GTB系列干式試驗變壓器為單相變壓器,用工頻220V或380V電源接入控制箱(臺),經控制箱(臺)內自耦調壓器調節至0-200V或0-400V電壓輸出至GTB干式試驗變壓器的初組繞組,根據電磁感應原理,在試驗變壓器高壓繞組可獲得試驗所需的高電壓.在作直流耐壓及泄漏電流測試時,只要把高壓硅堆旋裝在高壓輸出端,即可取得直流高壓,其幅值是工頻高壓值的1.4倍.



    1.GTB交流試驗變壓器:

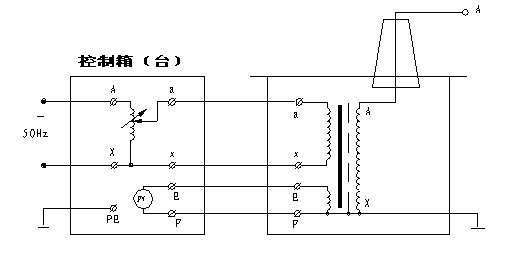

    GTB交流試驗變壓器接線



    2.GTB交直流試驗變壓器:



    圖中高壓輸出的上端裝有高壓硅堆,串接在高壓回路中作半波整流,以獲得直流高電壓.當取下不接高壓硅堆時,作為直流輸出狀態.

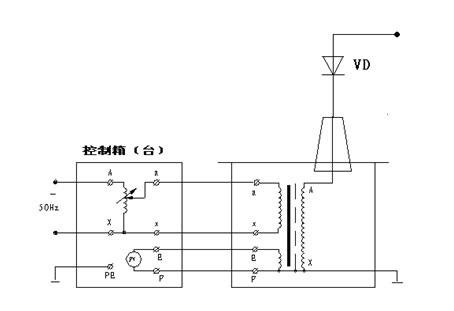

    GTB交直流試驗變壓器接線



    圖中:VD為高壓硅堆

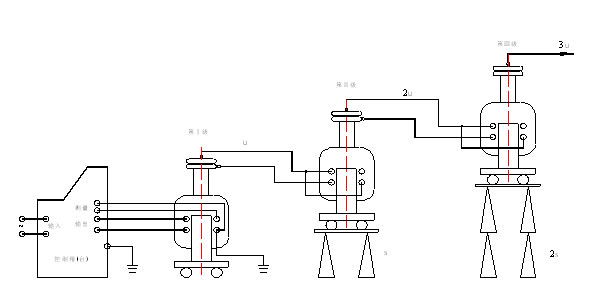

    3.串級變壓器接線及原理:如圖



    串級高壓試驗變壓器有很大的優越性,三臺試驗變壓器串級連接可獲得更高的電壓,因?yàn)檎麄€試驗裝置由幾臺單臺試驗變壓器組成,單臺試驗變壓器容量小、電壓低、重量輕,便于運輸和安裝.它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用,又可分開成幾套單臺試驗變壓器單獨使用.整套裝置投資小,經濟實惠.



    圖5中,在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2.在串級試驗變器基本原理圖中,低壓電源加在試驗變壓器I的初級繞組a1x1上,單臺試驗變壓Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V.勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電;第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電.



    第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上,所以箱體對地是絕緣的,試驗變壓器I的箱體是接地的.這樣第一級、第二級、第三試驗變壓器對地的額定輸出電壓分別為1V、2V、3V;其額定容量分別為3P、2P、1P.
